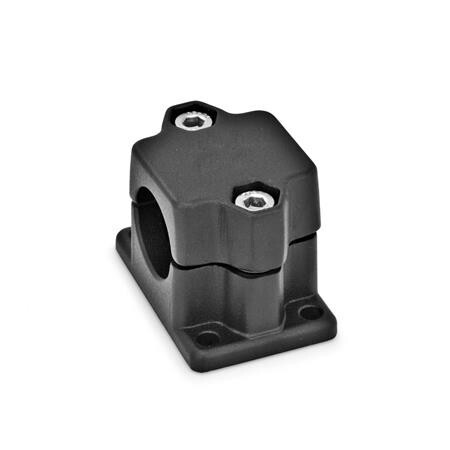

Flansch-Klemmverbinder
GN 147-B20-2-SWAL - Aluminium
Artikelnummer: 1189400Lieferantennummer: 147-B20-2-SWEAN: 4045525628366
Ausgabe:
1 StückPaketfähig
Artikel in 32 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die Klemmbohrungen der Flansch-Klemmverbinder GN 147 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet. An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung d1
B 20
Gewicht
0.247 kg
Kennziffer
2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
Zubehörempf. Klemmhebel GN 911 für zl3
63 | 78
d1 / s
B - Bohrung
d2
6.5
k Klemmlänge
50
l1
53
l2
68
m
30
t
7
x1
50
x2
35
y1
75
y2
60
z Schraubstellen
M8-40
