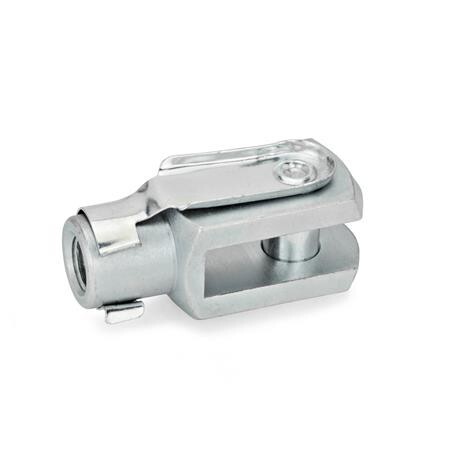

Gabelgelenk mit Linksgewinde
GN 751-16-32-M16L-B mit SchnappfederbolzenST - Stahl
Artikelnummer: 1213169Lieferantennummer: 751-16-32-M16L-BEAN: 4045525372115
Ausgabe:
1 StückPaketfähig
Artikel in 121 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Gabelgelenke GN 751 bestehen aus dem Gabelkopf nach DIN 71752 und einem Bolzen mit axialer Wellensicherung (Form KL und SL) oder einem Schnappfederbolzen (Form B). Bei Größe d1 = 12 sieht die DIN-Ausführung unter anderem das Feingewinde M 12x1,5 vor. In der Praxis hat sich jedoch das Feingewinde M 12x1,25 durchgesetzt. Die Größe d1 = 20 ist bei DIN 71752 nicht vorgesehen.
Spezifikationen
Bohrung d1
16
Form
B - Schnappfederbolzen
Gewicht
0.330 kg
Linksgewinde d2
M 16L
Länge l1
32
RoHS
Ja
Werkstoff
ST - Stahl
a
32
b
16
d3
26
l2
64
l3
83
l4
24
x12
96
x13
115
