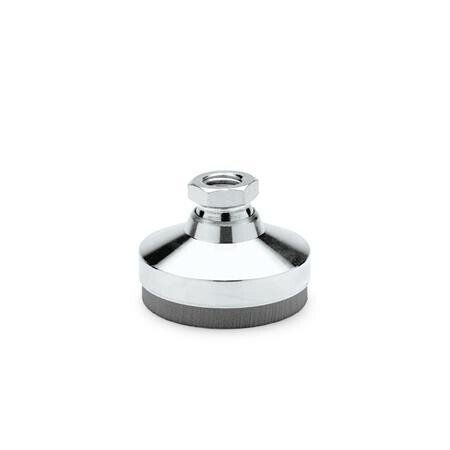

Gelenkfuß mit Dämpfungselement
GN 342.1-32-M10-SV InnengewindeST - Stahl
Artikelnummer: 1076868Lieferantennummer: 342.1-32-M10-SVEAN: 4045525200593
VPE (Verpackung): 4 StückAusgabe:
1 StückPaketfähig
Artikel in 4 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die in der Tabelle angegebene Belastbarkeit der Gelenkfüße GN 342.1 ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll. Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen dynamischen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung bis zu einer Pressung von 0,6 N/mm² kommt. Gelenkfüße GN 342.1 sind nicht demontierbar.
Spezifikationen
0,4
3.8
0,6
2.7
Belastbarkeit in N bei Pressung 0,4 N/mm² (siehe Hinweis)
280 kN
Fläche Dämpfungs-element
707 mm²
Form
SV - mit Dämpfungselement
Fußdurchmesser d1
32
Gewicht
0.065 kg
Gewinde d2
M 10
Gewindelänge
10.5
RoHS
Ja
Werkstoff
ST - Stahl
d3
30
l2
29
l3
11
l4 Pressung in N/mm²0
5.5
sw
15
