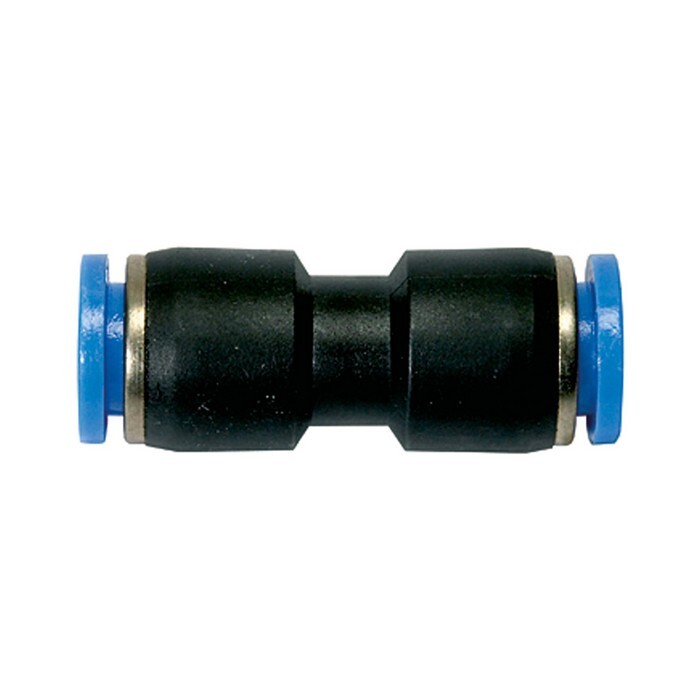

Gerade Steckverbinder
SD4, L 33 mm Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114044Lieferantennummer: 135.004EAN: 4047322026116
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 7 Varianten erhältlich:
Login
Beschreibung
Gerade Steckverbindung »Blaue Serie«, für Schlauch-Außen-Ø 4 mm, pmax kurzzeitig 15 bar, Kunststoff/Messing vernickelt. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
L1
33,0 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
Temperature range
-20 to +80 °C
für Schlauch-Außen-Ø
4 mm
