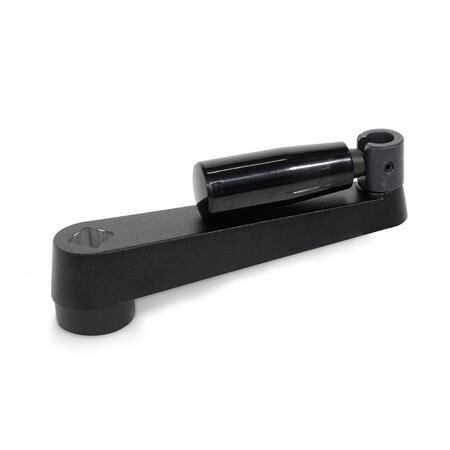

Handkurbel mit Umleggriff
GN 471.3-100-V12 Vierkant, schwarzAL - Aluminium
Artikelnummer: 1203500Lieferantennummer: 471.3-100-V12Zolltarifnummer: 84879090EAN: 4045525261150
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Bei Umleggriff-Handkurbeln GN 471.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrung filtercolumn
12
Bohrungskennzeichen
V - mit Vierkant DIN 79
Gewicht
0.190 kg
Länge l
100
RoHS
Ja
Vierkant s
V 12
Werkstoff
AL - Aluminium

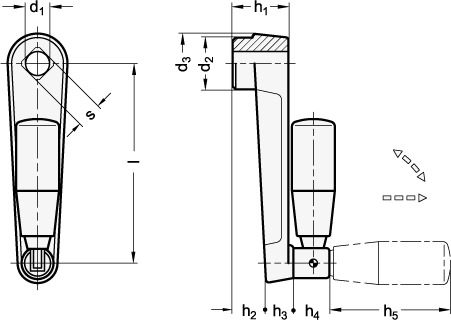

d2
27
d3
30
h1
28
h2
17
h3
13
h4
19.5
h5
67.5
h5 ≈
67.5
Ø Umleggriff GN 598
23
