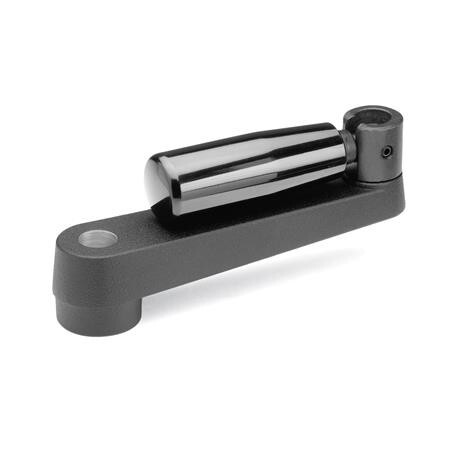

Handkurbel mit Umleggriff
GN 471.3-125-B14 Bohrung, schwarzAL - Aluminium
Artikelnummer: 1149050Lieferantennummer: 471.3-125-B14Zolltarifnummer: 84879090EAN: 4045525261167
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Bei Umleggriff-Handkurbeln GN 471.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrung d1
B 14
Bohrung filtercolumn
14
Bohrungskennzeichen
B - Bohrung
Gewicht
0.220 kg
Länge l
125
RoHS
Ja
Werkstoff
AL - Aluminium
d2
32
d3
35
h1
34
h2
22
h3
14
h4
19.5
h5
67.5
h5 ≈
67.5
Ø Umleggriff GN 598
23
