Handkurbel mit Umleggriff
GN 472.3-100-B12-SR silber KU-beschichtetAL - Aluminium
Artikelnummer: 1350412Lieferantennummer: 472.3-100-B12-SRZolltarifnummer: 84879090EAN: 4045525083653
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Bei Umleggriff-Handkurbeln GN 472.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen

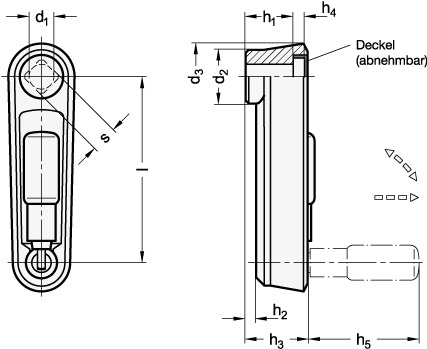

Bohrung d1
B 12
Bohrung filtercolumn
12
Farbe
SR - silber, RAL 9006, strukturmatt
Gewicht
0.180 kg
Kurbellänge l
100
RoHS
Ja
Werkstoff
AL - Aluminium
d2
26.7
d3
35
h1
23.5
h2
5.5
h2 ≈
5.5
h3
29.5
h4
4.2
h5
57.5
h5 ≈
57.5
Ø Umleggriff
18
ØUmleggriff
18
