Handkurbel mit Umleggriff
GN 472.5-100-V12-SW Griff & Schraube EdelstahlAL - Aluminium
Artikelnummer: 1350421Lieferantennummer: 472.5-100-V12-SWZolltarifnummer: 84879090EAN: 4045525375772
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Bei Umleggriff-Handkurbeln GN 472.5 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrung filtercolumn
12
Farbe
SW - schwarz, RAL 9005, strukturmatt
Gewicht
0.197 kg

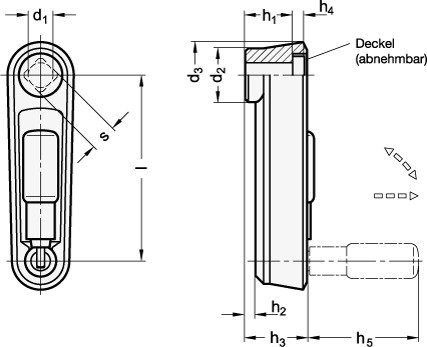

Kurbellänge l
100
RoHS
Ja
Vierkant s
V 12
Werkstoff
AL - Aluminium
d2
26.7
d3
35
h1
23.5
h2
5.5
h2 ≈
5.5
h3
29.5
h4
4.2
h5
57.5
h5 ≈
57.5
Ø Umleggriff GN 798.5
18
