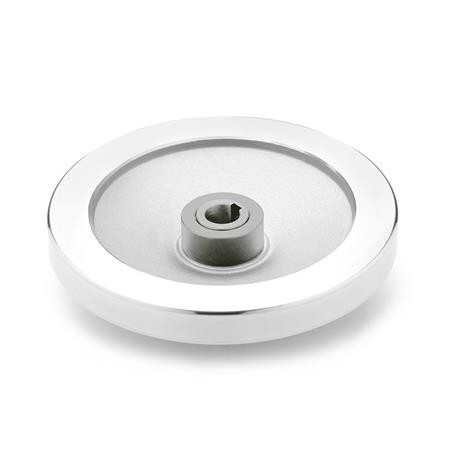

Handrad, Sicherheits-, ohne Griff
GN 321.5-125-K12-A-ZI Nadellager, Zug-EinkuppelnAL - Aluminium
Artikelnummer: 1196374Lieferantennummer: 321.5-125-K12-A-ZIEAN: 4045525179455
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Bei Sicherheits-Handrädern GN 321.5 wird im unbetätigten Zustand die Drehbewegung der Welle nicht auf den Radkörper übertragen. Zum Antreiben und Verstellen wird je nach Kennzeichen der Kupplungssatz durch Drücken bzw. Ziehen eingekuppelt. Beim Loslassen kuppelt sich dieser durch Federkraft wieder aus. Bei der Form D werden schnelle Verstellbewegungen über den drehbar gelagerten Zylindergriff ergonomisch eingeleitet. Das präzise Einstellen erfolgt über den Radkranz.
Spezifikationen
Bohrung d2
K 12
Bohrung filtercolumn
12
Form
A - ohne Griff
Gewicht
0.423 kg
Handraddurchmesser d1
125
Kennzeichnung
ZI - Einkuppeln durch Ziehen
Kupplung GN 000.5Größe
1
RoHS
Ja
Werkstoff
AL - Aluminium

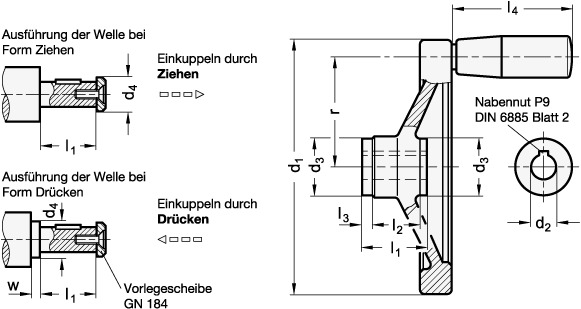

d3
29
d4 max.
17
d4max.
17
l1
42
l2
18
l3
12
l4
67.5
l4 ≈
67.5
r
54
w min.
4
ØZylindergriff GN 598
23
