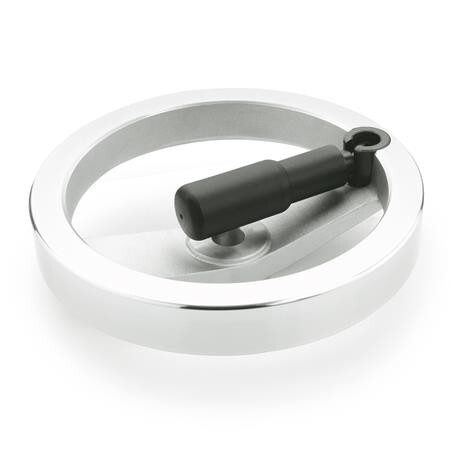

Handrad mit Umleggriff
GN 322.3-125-B12-R Bohrung ohne NutAL - Aluminium
Artikelnummer: 1075809Lieferantennummer: 322.3-125-B12-REAN: 4045525482685
Ausgabe:
1 StückPaketfähig
Artikel in 14 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Bei Handrädern GN 322.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrungsdurchmesser d2
12
Bohrungskennzeichen
B - ohne Nabennut
Bohrungskennzeichnung
B - ohne Nabennut
Form
R - mit drehbarem Umleggriff
Gewicht
0.440 kg
Handraddurchmesser d1
125
RoHS
Ja
Umleggriff
22
Werkstoff
AL - Aluminium
b
24.5
c
6.5
d3
31
l1
18
l2
44
l3
60
r
50
