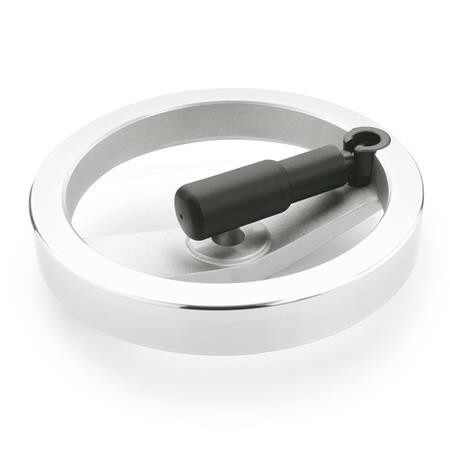

Handrad mit Umleggriff
GN 322.3-160-K16-R Bohrung mit NutAL - Aluminium
Artikelnummer: 1075811Lieferantennummer: 322.3-160-K16-REAN: 4045525482807
Ausgabe:
1 StückPaketfähig
Artikel in 14 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Bei Handrädern GN 322.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrungsdurchmesser d2
16
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
R - mit drehbarem Umleggriff
Gewicht
0.650 kg
Handraddurchmesser d1
160
RoHS
Ja
Umleggriff
24
Werkstoff
AL - Aluminium
b
25
c
6.5
d3
36
l1
20
l2
47
l3
75
r
67.5
