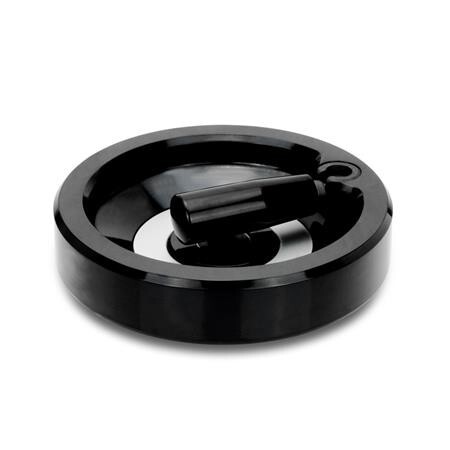

Handrad mit Umleggriff
GN 520.4-150-K14-DKU - Kunststoff
Artikelnummer: 1350711Lieferantennummer: 520.4-150-K14-DZolltarifnummer: 84879090EAN: 4045525097803
Ausgabe:
1 StückPaketfähig
Artikel in 16 Varianten erhältlich:
Login
Beschreibung
Bei Umleggriff-Handrädern GN 520.4 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Spezifikationen
Bohrungsdurchmesser d2
14
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
D - mit drehbarem Umleggriff
Gewicht
0.680 kg
Handraddurchmesser d1
150
RoHS
Ja
Werkstoff
KU - Kunststoff
b
30
d3
32
d4
26.5
d5
50
d6
80
d7
48
l1
15
l2
38
l3
60
l4
65
r
57
Ø Umleggriff
23
ØUmleggriff
23
