Beschreibung

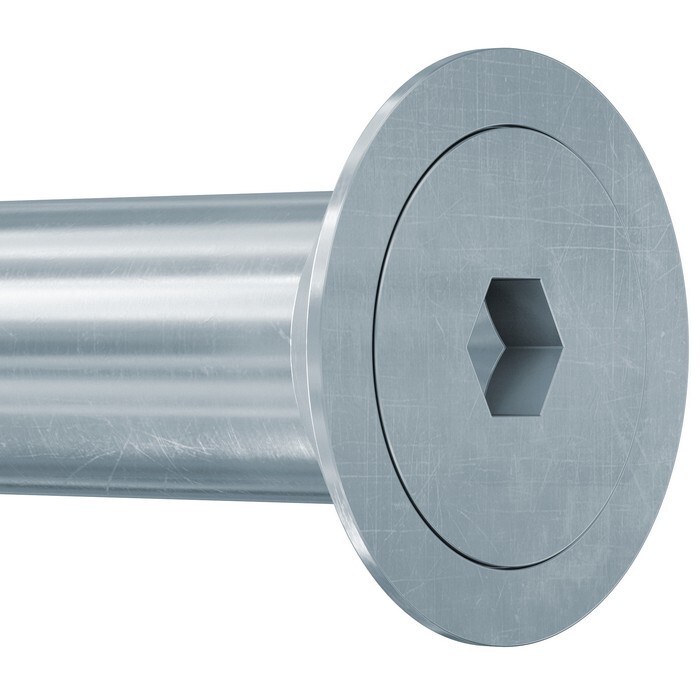

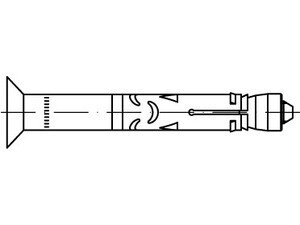

Der fischer Hochleistungsanker FH II SK mit Senkkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II SK mit Senkkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Geländer, Treppen und Leitern zu befestigen.
Spezifikationen
Abstandsmontage
Nein
Ankerlänge
90 mm
Antrieb
Innensechskant
Anzahl der Muttern
0
Anzahl der Scheiben
0
Ausführung (etim)
Außengewinde
Befestigung mit Spreizwerkzeug
Nein
Befestigungsvorrichtung
sonstige
Bohrernenndurchmesser
12 mm
Durchsteckmontage
Ja
ETA approval
Ja
Geeignet für Betonhohldiele
Nein
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Gewinde
M8
Gewindeart
metrisch
Gewindemaß (mm)
8 mm
ICC-Zulassung
Nein
Material
Galvanisch verzinkter Stahl
Max. / min. Dicke des Anbauteils
15 / 6 mm
Max. Dicke des Anbauteils
15 mm
Min. Bohrlochtiefe bei Durchsteckmontage
95 mm
Min. Verankerungstiefe
60 mm
Mit Kragen
Nein
Nutzlänge
15 mm
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Oberflächenschutz der Hülse
galvanisch/elektrolytisch verzinkt
Profi / DIY
Profi
Schlüsselweite (Innen 6kant)
5 mm
Seismic-Zulassung
C1 / C2
Umgebung
Innenbereich
VDS approval
Ja
Verankerung
Spreizanker
Vorsteckmontage
Nein
Werkstoff Anker
Stahl
Werkstoff der Hülse
Stahl
