Horizintal-Spanner mit Andrückschraube
GN 820-75-MCC 10 - Einsatzstahl C 10
Artikelnummer: 1353558Lieferantennummer: 820-75-MCEAN: 4045525126442
Ausgabe:
1 StückPaketfähig
Artikel in 17 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Schnellspanner GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet. Schnellspanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in Form O können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Spezifikationen
FH Haltekraft
900 N
FH in N Haltekraft
900
Form
MC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Gewicht
0.090 kg
Größe
75
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10

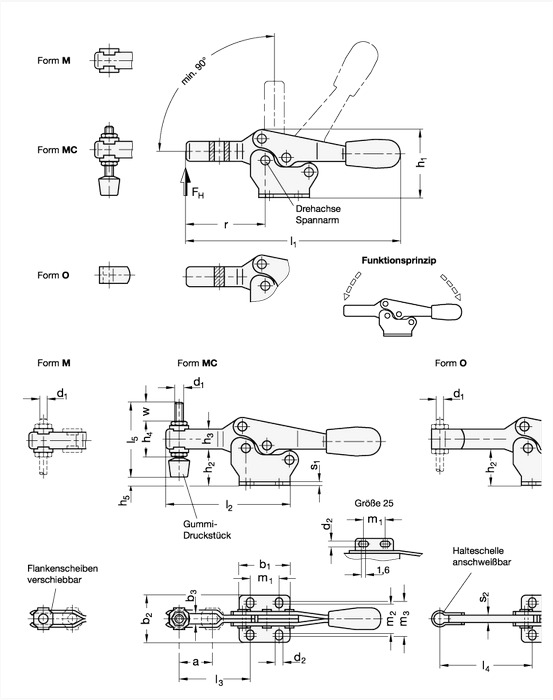

a
20
a ≈
20
b1
28
b2
26
b3
5.5
d1
M 5
d2
4.5
h1
37
h1 ≈
37
h2
20
h3
11
h4
19
h5 max.
5
h5max.
5
l1
118
l1 ≈
118
l2
67
l2 ≈
67
l3
40
l3 ≈
40
l5
45
m1
13.5
m2
16
m3
19
r
43
s1
2
w Verstellweg
15
