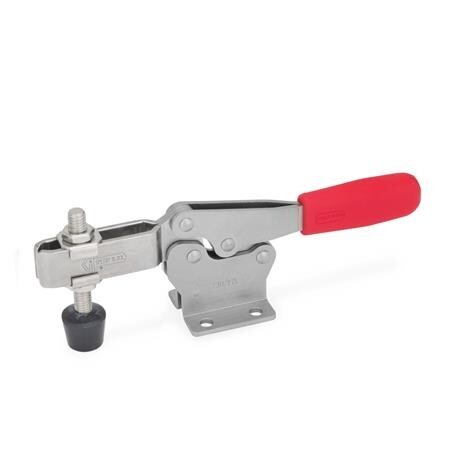

Horizontal-Spanner mit Andrückschraube
GN 820-75-MC-NI EdelstahlNI - Edelstahl
Artikelnummer: 1353559Lieferantennummer: 820-75-MC-NIZolltarifnummer: 82057000EAN: 4045525126732
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Horizontal-Spanner GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet. Horizontal-Spanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Horizontal-Spanner in Form O können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Spezifikationen
FH Haltekraft
900 N
FH in N Haltekraft
900
Form
MC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Gewicht
0.090 kg
Größe
75
RoHS
Ja
Werkstoff
NI - Edelstahl
a
20
a ≈
20
b1
28
b2
26
b3
5.5
d1
M 5
d2
4.5
h1
37
h1 ≈
37
h2
20
h3
11
h4
19
h5 max.
5
h5max.
5
l1
118
l1 ≈
118
l2
67
l2 ≈
67
l3
40
l3 ≈
40
l4 max.
49.5
l5
45
m1
13.5
m2
16
m3
19
r
43
r ≈
43
s1
2
s2
4
w Verstellweg
15
