Kegelgriff gerade
DIN 99-160-B20-K Bohrung H7Artikelnummer: 1216937Lieferantennummer: DIN 99-160-B20-KZolltarifnummer: 84879059EAN: 4045525421011
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Das amtliche Normblatt sieht noch die Größe 40-M5 / B5 vor.

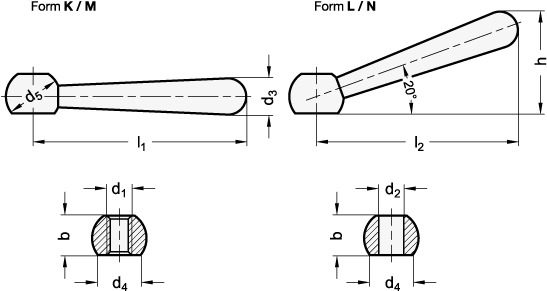

Spezifikationen
Anschlussbohrung d2
B 20
Anschlussbohrung d21
B 20
Anschlussbohrung d22
B 20
Anschlussgewinde d11
M 20
Anschlussgewinde d12
M 20
Form
K - Griff gerade mit Bohrung
Gewicht
0.545 kg
Griffkoerpermaterial
ST - Stahl
Grifflänge l1
160
RoHS
Ja
b
30
d3
25
d4
29.5
d4 ≈
29.5
d5
40
h
76
h ≈
76
l2
152
l2 ≈
152
