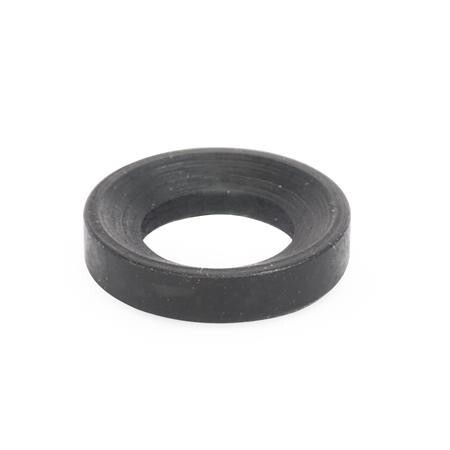

Kegelpfanne Einsatzstahl
DIN 6319-9,6-D für M 8Artikelnummer: 1076425Lieferantennummer: DIN 6319-9,6-DEAN: 4045525324855
VPE (Verpackung): 25 StückAusgabe:
1 StückPaketfähig
Artikel in 32 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen. Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet. Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Spezifikationen
Bohrungsdurchmesser Form D / Form G d11
9.6
Form
D - Kegelpfanne mit d~3~ = d~2~
Gewicht
0.003 kg
RoHS
Ja
d3
17
d5
14.5
d6 Schraube
M 8
h3
3.5
h5
5.6
max. übertragbare statische Schraubenkraft
17 kN
