Kegelpfanne Vergütungsstahl
DIN 6319-35-G für M 30, Form größer als CArtikelnummer: 1209039Lieferantennummer: DIN 6319-35-GZolltarifnummer: 73182200EAN: 4045525324527
Ausgabe:
1 StückPaketfähig
Login
Beschreibung

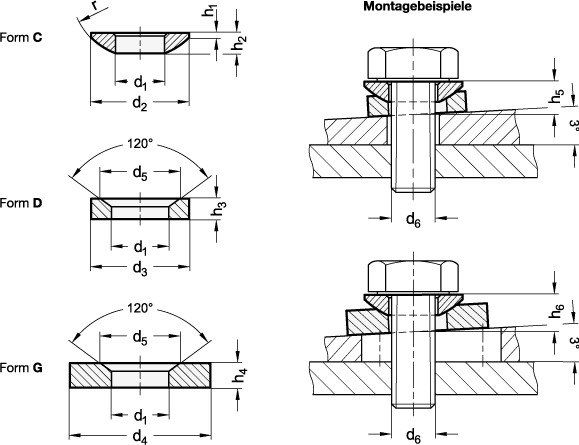

Kugelscheiben / Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen. Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet. Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Spezifikationen
Bohrungsdurchmesser Form D / Form G d11
35
Bohrungsdurchmesser d1 (Form G)
35
Form
G - Kegelpfanne mit d~4~ > d~2~
Gewicht
0.235 kg
RoHS
Ja
d4
68
d5
49
d6 Schraube
M 30
d6 für Schraube
M 30
h4
12
h6
19.7
h6 ≈
19.7
max. übertragbare statische Schraubenkraft
269 kN
max. übertragbare statischeSchraubenkraft in kN
269
