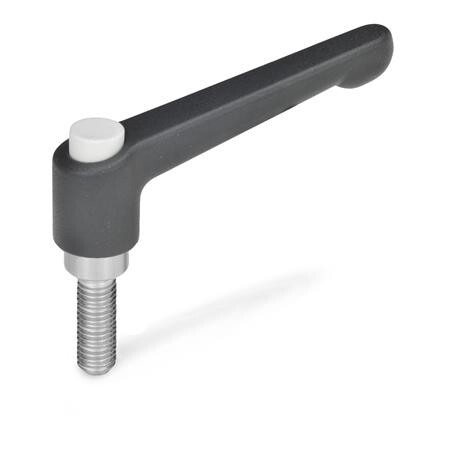

Klemmhebel
GN 303.1-78-M10-80-SW-G Edelstahl, Griff schwarz, Knopf grauArtikelnummer: 1195664Lieferantennummer: 303.1-78-M10-80-SW-GZolltarifnummer: 84879090EAN: 4045525802377
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Verstellbare Klemmhebel GN 303.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Der Ausrastknopf ist ein Designelement und ermöglicht ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.
Spezifikationen
Anschlussgewinde d1
M 10
Farbe Ausrastknopf
G - grau, RAL 7035
Farbe Griffkörper
SW - schwarz, RAL 9005, strukturmatt
Gewicht
0.151 kg
Gewindelänge l2
80
Griffkoerpermaterial
ZD - Zink-Druckguss
Grifflänge l1
78
RoHS
Ja
Verstellbar
True
d3
16
d4
21
h1
37.5
h2
8
h3
55
h4 Rastweg
4
