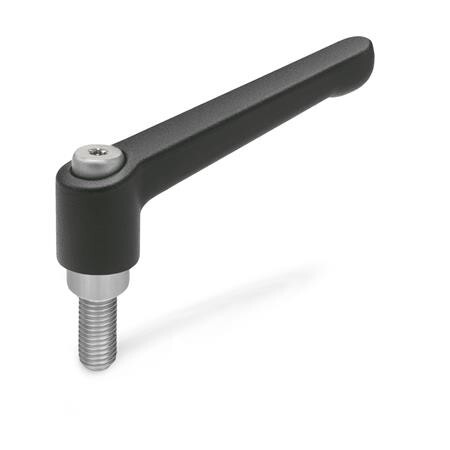

Klemmhebel mit Edelstahleinsatz
GN 300.1-78-M10-32-SW AG, RAL 9005 schwarzArtikelnummer: 1075902Lieferantennummer: 300.1-78-M10-32-SWZolltarifnummer: 84879090EAN: 4045525162570
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305 Weitere technische Eigenschaften: · h1: 36mm · d1: M 10mm · h3: 54mm · d3: 16mm · h2: 8mm · d4: 21mm · h4: 4mm · l2: 32mm · l1: 78mm
Spezifikationen
Ausführung
Außengewinde
Connection thread d1
M 10
Farbe
SW - black, RAL 9005, textured matt
Gewicht
0.142 kg
Handle body material
ZD - Zinc die casting
Handle length l1
78
RoHS
Ja
Thread length l2
32
d3
16
d4
21
h1
36
h2
8
h3
54
h4 Rastweg
4
