Knebelschraube mit Druckstück
DIN 6304-M20-90-F Stahl brüniert 5.8 Knebel festArtikelnummer: 1208894Lieferantennummer: DIN 6304-M20-90-FZolltarifnummer: 73181595EAN: 4045525322622
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Der Druckzapfen der Knebelschrauben DIN 6304 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann. Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück hergestellt. Anstelle DIN 6311 kann auch ein Druckstück GN 6311.1 verwendet werden. In diesem Falle sind Knebelschraube und Druckstück getrennt zu bestellen.
Spezifikationen

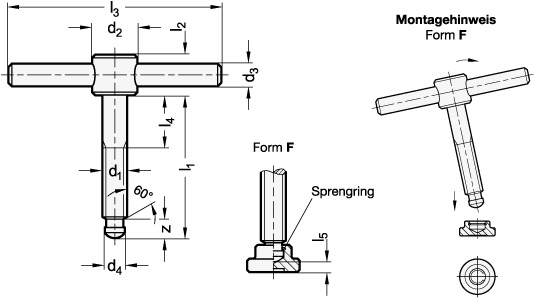

Anschlussgewinde d1
M 20
Bolzenlänge l1
90
Form
F - mit Druckstück DIN 6311
Gewicht
0.602 kg
Griffkoerpermaterial
ST - Stahl
RoHS
Ja
d2
30
d3
16
d4
15.5
l2
28
l3
140
l4
20
l5
5.6
l5 ≈
5.6
z
12.4
z ≈
12.4
