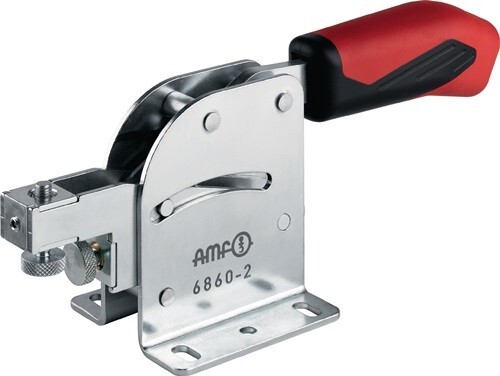

Kombispanner
Gr.1, verzinkt AMF 6860Artikelnummer: 1021220Lieferantennummer: 93831EAN: 4020772093839
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Weitere technische Eigenschaften: · A: 17mm · C: 40mm · D: 5,5mm · HW2 max.: 10mm · G: 22mm · H1: 74mm · F1: 1kN · H2: 62mm · L: 150mm · Material: verzinkt · F2: 1kN · I: 12mm · F: 0,5mm · B: 33mm · P: 55mm · HW1 min.: 25mm · HW2 min.: 5mm · K: 7,5mm · E: 15mm · M: 34,5-39,5mm · HW1 max.: 32mm · H: 36mm · N: 53mm
Spezifikationen
Bohrungs-Ø
5,5 mm
Größe
1
Haltekraft F1
1 kN
Haltekraft F2
1 kN
Höhe gespannt
74 mm
Länge gespannt
150 mm
Spannhöhe
36 mm
Spannweite
15 mm
