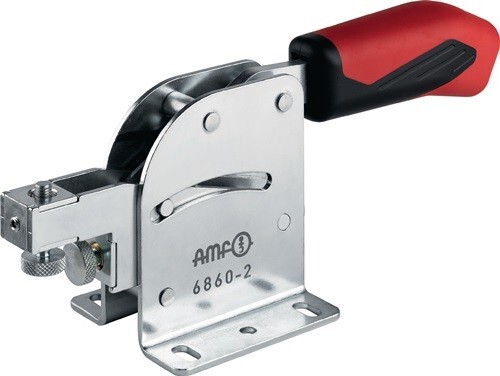

Kombispanner
Gr.2, verzinkt AMF 6860Artikelnummer: 1021221Lieferantennummer: 93880EAN: 4020772093884
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Weitere technische Eigenschaften: · A: 19,5mm · C: 50mm · D: 6,5mm · HW2 max.: 24mm · G: 28mm · H1: 94mm · F1: 2kN · H2: 87mm · L: 219mm · Material: verzinkt · F2: 2kN · I: 16mm · F: 9mm · B: 56mm · P: 75mm · HW1 min.: 30mm · HW2 min.: 14mm · K: 12,5mm · E: 32mm · M: 48,5-61,5mm · HW1 max.: 40mm · H: 46mm · N: 75mm
Spezifikationen
Bohrungs-Ø
6,5 mm
Größe
2
Haltekraft F1
2 kN
Haltekraft F2
2 kN
Höhe gespannt
94 mm
Länge gespannt
219 mm
Spannhöhe
46 mm
Spannweite
32 mm
