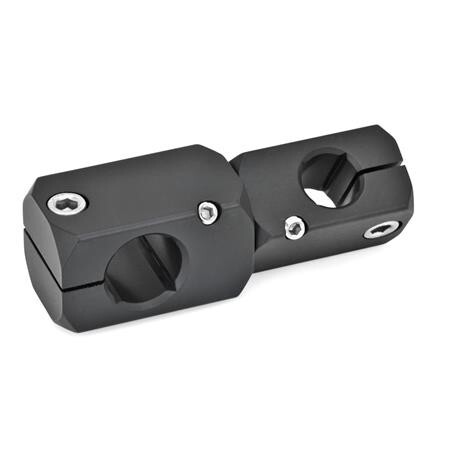

Kreuzklemmhalter, verdrehbar
GN 475-B8-B8-ELS schwarz eloxiertAL - Aluminium
Artikelnummer: 1203570Lieferantennummer: 475-B8-B8-ELSEAN: 4045525639393
Ausgabe:
1 StückPaketfähig
Artikel in 26 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die verdrehbaren Kreuz-Klemmhalter GN 475 verbinden Stangen und Rohre innerhalb des Klemmhaltersystems unter einem beliebig einstellbaren Winkel. Bei gelöster Winkelverstellung bleiben die Klemmhalterhälften formschlüssig verbunden. Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Spezifikationen
Bohrung d1
B 8
Bohrung d2
B 8
Gewicht
0.034 kg
Klemmhebel für d3
511-M4-16
Oberfläche
ELS - eloxiert, schwarz
RoHS
Ja
Werkstoff
AL - Aluminium
d3 Klemmgewinde
M 4
d4 Klemmgewinde
M 4
für d4
511-M4-16
k1
16
k2
16
l1
52.5
l2
13
l3
13
m
26.5
