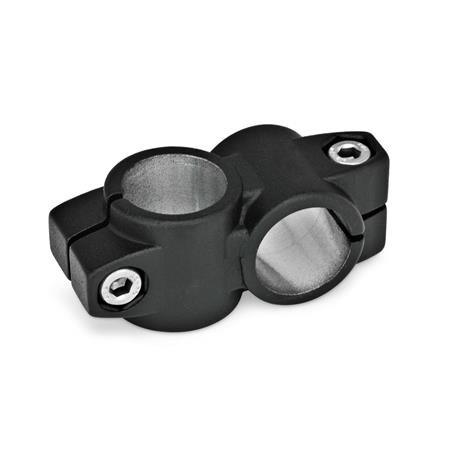

Kreuzklemmverbinder
GN 132-B20-B20-40-2-SWAL - Aluminium
Artikelnummer: 1188862Lieferantennummer: 132-B20-B20-40-2-SWEAN: 4045525644717
Ausgabe:
1 StückPaketfähig
Artikel in 28 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 132 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung d1
B 20
Bohrung d2
B 20
Gewicht
0.245 kg
Kennziffer
2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
Klemmlänge k
40
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
l1
97
l2
40
m
33
zSchraubstellen
M8-25
