Kugelhahn Basisausführung Flügelgriff
IG/AG G 1/2" Messing vernickeltArtikelnummer: 1732959Lieferantennummer: 329.54-SZolltarifnummer: 84818081EAN: 4047322728010
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Kugelhahn mit Flügelgriff schwarz, Standardausf., IG/AG, MS vern., Betriebstemp. -20 °C bis 150 °C, G 1/2, DN 15, PN max. 50 bar . Anwendungsbereich: Druckluft, Wasser, nicht giftige und nicht aggressive Gase, Heizungs- und Klimaanlagen.

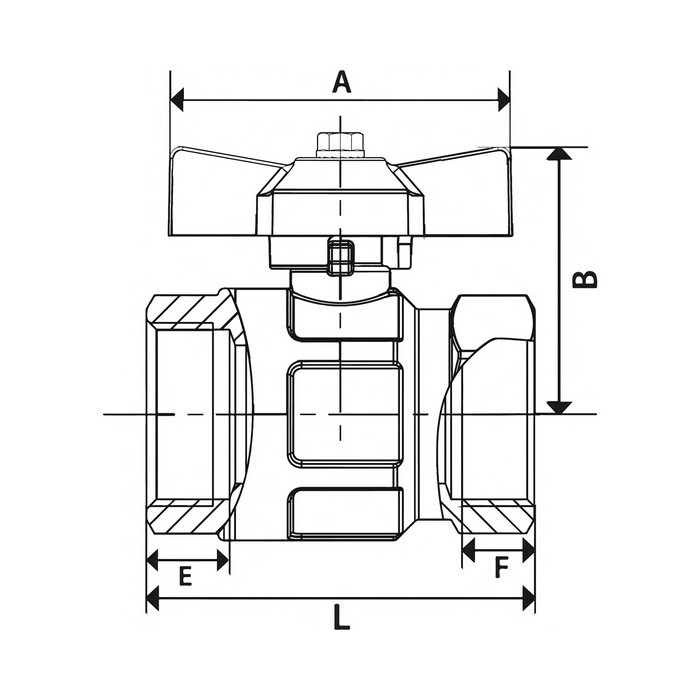

Spezifikationen
A
47,0 mm
B
41,0 mm
Betriebstemperatur
-20 °C bis 150 °C (kein Dampf)
DN
15
E
11,5 mm
F
12,0 mm
Flügelgriff
Aluminium, schwarz lackiert
Gewinde
G 1/2
Gewindematerial
Messing blank
Kugel
Messing verchromt
Kugeldichtung
PTFE
L
58,5 mm
Material
Messing vernickelt
PN
50 bar
Spindelabdichtung
NBR / FKM (Dichtungspaket aus 2 O-Ringen)
