Kugelhahn, Messing vernickelt, Aluhebel
IG/AG 3/4", DN20, PN80, BL 77 mm schwere Ausführung, voller DurchgangArtikelnummer: 1116319Lieferantennummer: 3350.55Zolltarifnummer: 84818081EAN: 4047322216166
Ausgabe:
1 StückPaketfähig
Artikel in 7 Varianten erhältlich:
Login
Beschreibung
Kugelhahn schwere Ausführung, Handhebel, IG/AG, Messing vern., Betriebstemp. -20 °C bis 130 °C, G/R 3/4, DN 20, PN max. 80 bar. Anwendungsbereich: Druckluft, Wasser, neutrale und ungiftige Gase, Heizöl (EL), Heizöl (S), Schmieröle, Dieselöle.

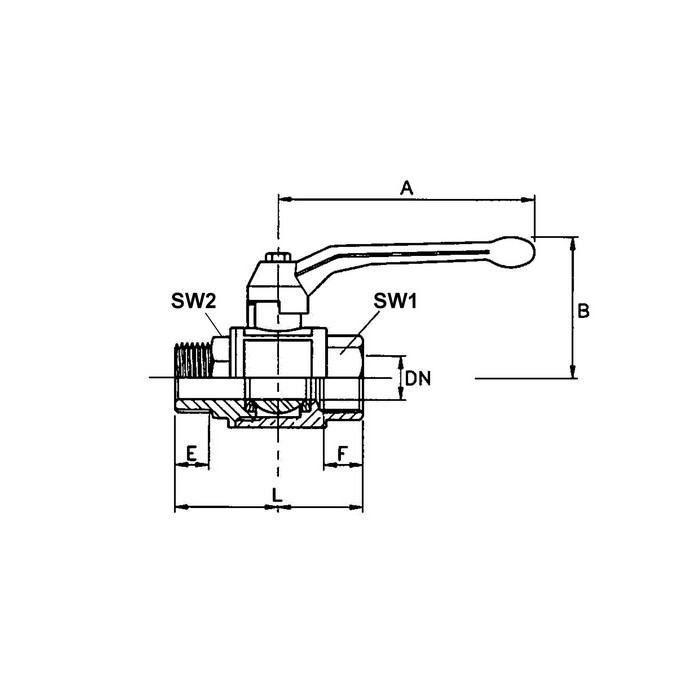

Spezifikationen
A
100,0 mm
B
68,0 mm
Betriebstemperatur max.
130 °C
Betriebstemperatur min.
-20 °C
DN
20
E
16,0 mm
F
14,0 mm
Gehäuse
Messing vernickelt
Gewinde
G/R 3/4
Gewindematerial
Messing blank
Gewindenorm
G-Gewinde DIN EN ISO 228-1, R-Gewinde DIN EN 10226 (ISO 7-1)
Handhebel
Aluminium, schwarz lackiert
Kugel
Messing hartverchromt
Kugeldichtung
PTFE
L
77,0 mm
PN
80 bar
Riegler article number
103274
SW 1
32 mm
SW 2
33 mm
Spindelabdichtung
PTFE
