Kugelhahn, Messing vernickelt, Aluhebel
IG/IG 3/4", DN20, PN80, BL 65 mm schwere Ausführung, voller DurchgangArtikelnummer: 1116273Lieferantennummer: 3350.05EAN: 4047322215572
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Kugelhahn schwere Ausführung, Handhebel, IG/IG, Messing vern., Betriebstemp. -20 °C bis 130 °C, G 3/4, DN 20, PN max. 80 bar. Anwendungsbereich: Druckluft, Wasser, neutrale und ungiftige Gase, Heizöl (EL), Heizöl (S), Schmieröle, Dieselöle.

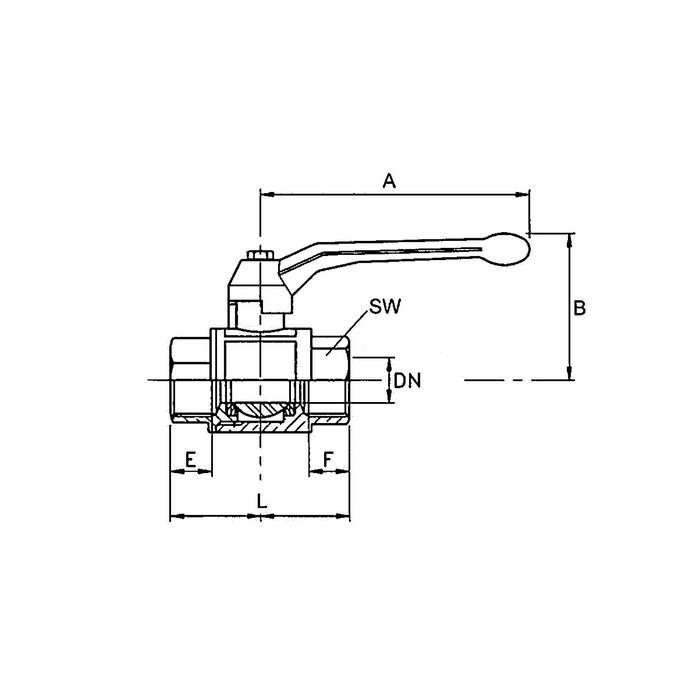

Spezifikationen
A
120,0 mm
Ball
Hard chrome-plated brass
Ball seal
PTFE
DN
20
F
12,5 mm
Hand lever
Aluminium, black lacquered
Housing
Nickel-plated brass
L
65,0 mm
Operating temperature max.
130 °C
Operating temperature min.
-20 °C
PN
80 bar
Riegler article number
103264
SW
32 mm
Screw thread
G 3/4
Spindle seal
PTFE
Thread material
Brass bright
Thread standard
G-thread according to DIN EN ISO 228-1
b
67,5 mm
e
12,5 mm
