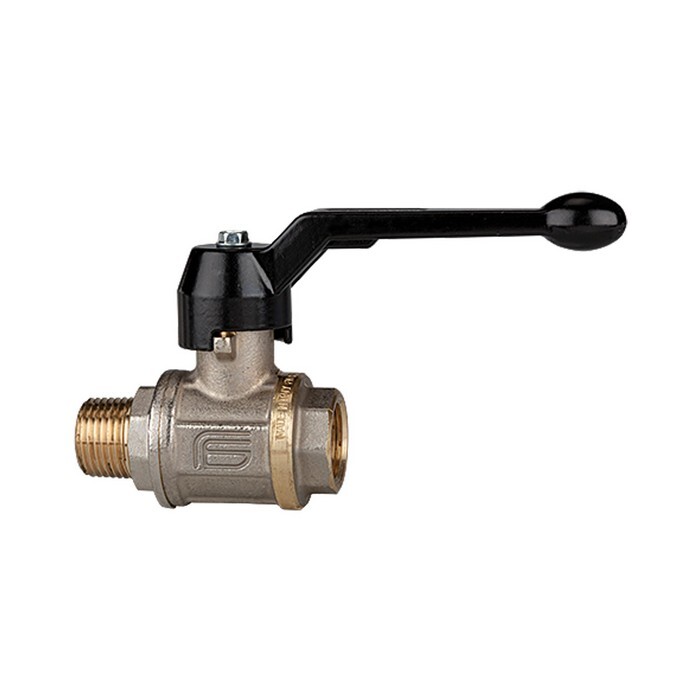

Kugelhahn mit Handgriff
IG/AG 2" schwere Ausführung, Messing vernickeltArtikelnummer: 1848158Lieferantennummer: 3350.99-1EAN: 4047322793230
Ausgabe:
1 StückPaketfähig
Artikel in 7 Varianten erhältlich:
Login
Beschreibung
Kugelhahn schwere Ausführung, Handhebel, IG/AG, Messing vern., Betriebstemp. -20 °C bis 130 °C, G 2, DN 50, PN max. 63 bar. Anwendungsbereich: Druckluft, Wasser, neutrale und ungiftige Gase, Heizöl (EL), Heizöl (S), Schmieröle, Dieselöle.
Spezifikationen
A
175,0 mm
B
116,0 mm
Betriebstemperatur max.
130 °C
Betriebstemperatur min.
-20 °C
DN
50
E
19,5 mm
F
19,5 mm
Gehäuse
Messing vernickelt
Gewinde
G 2
Gewindematerial
Messing blank
Gewindenorm
DIN EN ISO 228-1
Handhebel
Aluminium, schwarz lackiert
Kugel
Messing verchromt
Kugeldichtung
PTFE
L
134,0 mm
PN
63 bar
SW 1
69 mm
SW 2
69 mm
Spindelabdichtung
PTFE
