Kugelspannschraube
GN 605-M16-35-B abgeflachte KugelST - Stahl
Artikelnummer: 1171809Lieferantennummer: 605-M16-35-BZolltarifnummer: 73181548EAN: 4045525305410
VPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Login
Beschreibung

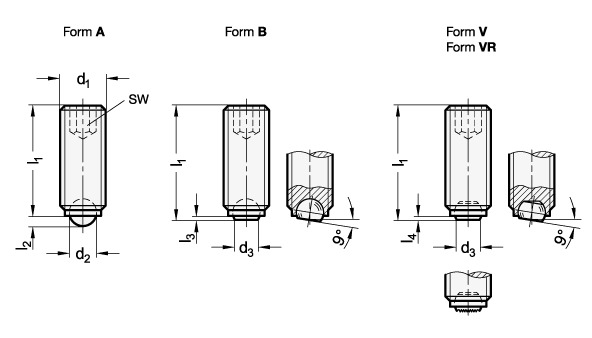

Kugelspannschrauben GN 605 mit voller Kugel (Form A) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist. Die abgeflachte, bewegliche Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen. Die Verdrehsicherung (Form V/VR) bewirkt, dass die Kugel nur max. 9º verdreht werden kann, damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
Spezifikationen
Form
B - abgeflachte Kugel
Gewicht
0.041 kg
Gewinde d1 (Form A/B)
M 16
Gewindelänge l1
35
RoHS
Ja
Statische Belastbarkeit Form A / Form B
73000 N
Statische Belastbarkeitin NForm A/Form B
73000
Werkstoff
ST - Stahl
d3
10.7
l3
1.3
l3 ≈
1.3
sw
8
