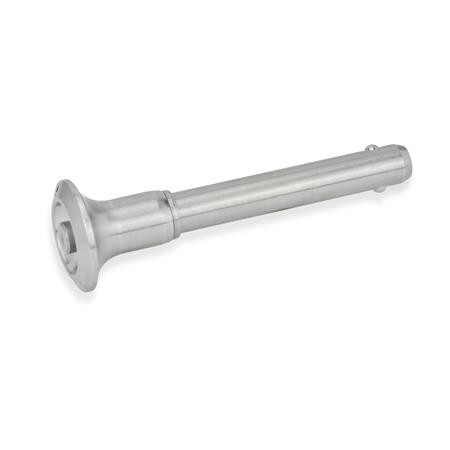

Kugelsperrbolzen
GN 113.9-10-60 EdelstahlNI - Edelstahl
Artikelnummer: 1393252Lieferantennummer: 113.9-10-60Zolltarifnummer: 73182900EAN: 4045525463523
Ausgabe:
1 StückPaketfähig
Artikel in 104 Varianten erhältlich:
Login
Beschreibung
Kugelsperrbolzen GN 113.9 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen. Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt. Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
Spezifikationen
Aufnahmebohrung
10
Belastbarkeit in kN ≈zweischnittige Scherfestigkeitnach DIN 50141 (Bruchkraft)Hinweis beachten
60
Belastbarkeitzweischnittige Scherfestigkeitnach DIN 50141 (Bruchkraft)Hinweis beachten
60 kN
Bolzendurchmesser d1
10
Gewicht
0.075 kg
RoHS
Ja
Spannlänge l1
60
Werkstoff
NI - Edelstahl
d2
12
d3
27
d4
13.2
l2
9.9
l3
26.8
