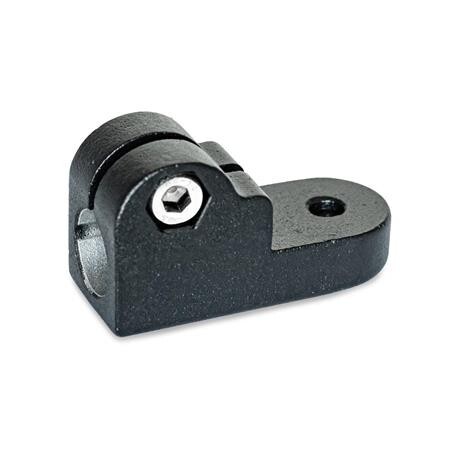

Laschen-Klemmverbinder
GN 275-B12-2-SWAL - Aluminium
Artikelnummer: 1192039Lieferantennummer: 275-B12-2-SWEAN: 4045525686281
Ausgabe:
1 StückPaketfähig
Artikel in 10 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung

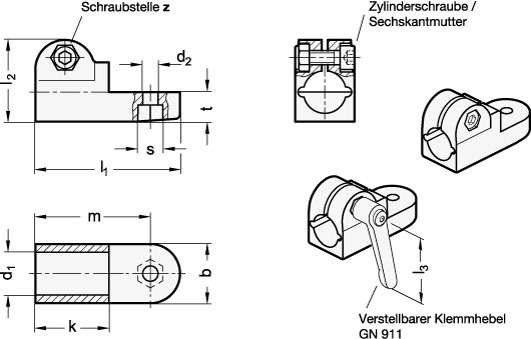

Die Klemmbohrung der Laschen-Klemmverbinder GN 275 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Laschen-Klemmverbinder GN 275 können mit Laschen-Klemmverbindern GN 271, GN 273 und GN 277 zu Gelenk-Klemmverbindern kombiniert werden.
Spezifikationen
Bohrung d1
B 12
Gewicht
0.074 kg
Kennziffer
2 - mit Edelstahl-Zylinderschraube ISO 4762
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
Zubehörempf. Klemmhebel GN 911 für zl3
63
b Laschenbreite
25
d2
6.5
k
31.5
l1
61
l2
34.5
m
48.5
s
10
t
12.5
z Schraubstelle
M6-20
z Schraubstellen
M6-20
