Beschreibung

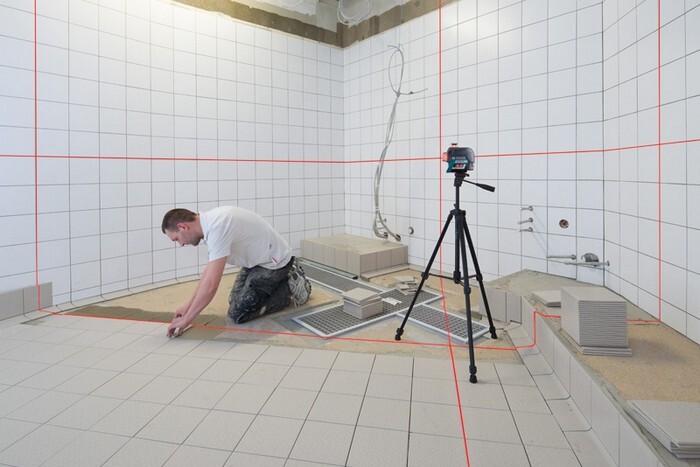

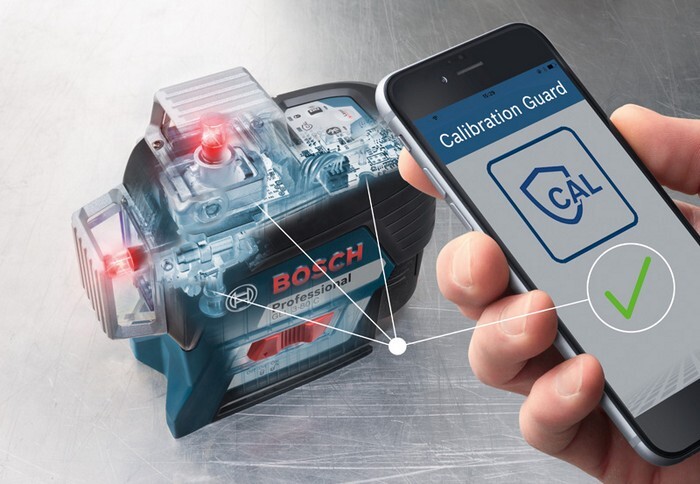

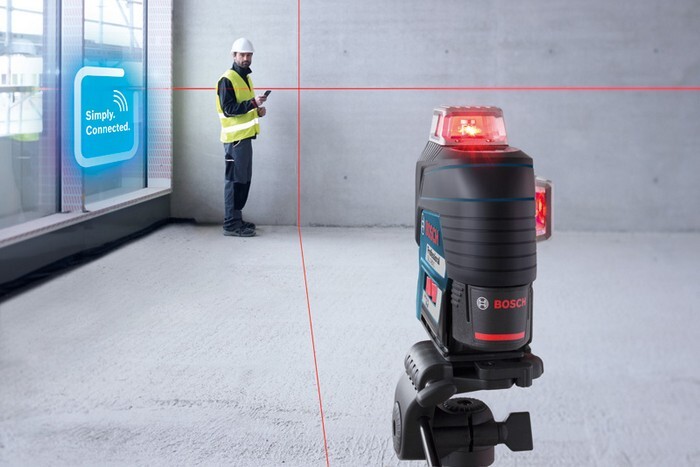

Linienlaser GLL 3-80 C, Der Linienlaser GLL 3-80 C Professional wird einfach angeschlossen und sorgt über die Projektion von 3 x 360°-Linien für exzellente Sichtbarkeit. Dank innovativer CAL Guard-Überwachung und Bluetooth®-Verbindung zur Smartphone-App sind der ferngesteuerte Einsatz, die kontaktlose Justierung sowie hohe Präzision möglich. Leistungsstarke Dioden garantieren starke Sichtbarkeit, während dank 3 x 360°-Linien für die gleichzeitige Durchführung von horizontalen und vertikalen Nivellierarbeiten und somit für hohe Arbeitseffizienz gesorgt wird. Dieser Linienlaser wurde für den Bau von Böden, die Montage von Fenstern, das Anbringen von Regalen, das Verlegen von Abflussrohren, den Rohbau für Trockenbauwände und das Verlegen von Fliesen entwickelt. Dank Dual Power Source-Technologie des GLL 3-80 C Professional ist ein Betrieb sowohl mit 12-V-Li-Ion-Akku als auch mit Standard-Alkalinebatterien möglich, ein Plus an Flexibilität. Das Gerät ist in der Lage, sich auf nicht planaren Oberflächen in weniger als 4 Sekunden mit einer exzellenten Genauigkeit von ± 0,2 mm/m*/** um bis zu +/- 4° selbst zu nivellieren und verfügt bei Verwendung des optionalen Empfängers LR 6 oder LR 7 Professional über eine Reichweite von bis zu 120 m. Dieser Linienlaser ist kompakt, einfach zu bedienen und extrem robust. Universalhalterung BM 1 Professional (0 601 015 A01). 1 x Akku GBA 12V 2.0Ah (1 600 Z00 02X). Schnellladegerät GAL 12V-40 Professional (1 600 A01 9R3). Laserzieltafel. Tasche. L-BOXX 136 (1 600 A01 2G0)
Spezifikationen
Akkuspannung
12 V
Arbeitsbereich, Wert
30 m
Betriebsdauer, max.
8 Std. (Li Ion) und 6 Std. (4 x AA) in 3-Linien-Modus
Betriebstemperatur
-10 – 40 °C
Farbe Laserlinie
rot
Gewicht, ca.
0,9 kg
Kompatible Laser-Empfänger
LR 6 + 7
Lagertemperatur
-20 – 70 °C
Laserdiode
Linie: 630 - 650 nm, < 10mW
Laserklasse
2
Nivelliergenauigkeit
± 0,2 mm/m
Nivellierzeit
4 s
Power supply
4 x 1.5 V LR6 (AA)
Projektion
3 x 360° Linie
Selbstnivellierbereich
± 4°
Staub- und Spritzwasserschutz
IP54 (außer für Akku und Akkuadapter)
Storage temperature, from
-20 °C
Storage temperature, up to
70 °C
Tripod thread
1/4", 5/8"
Work area
up to 30 m
Work area with receiver
up to 120 m
Work area with receiver, sign
up to
Work area with receiver, value
120 m
Work area, sign
up to
