Manometer Serie lineonline
SD8, BL 55,5 mm, max 12 barArtikelnummer: 1241407Lieferantennummer: 460-8EAN: 4047322091442
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Manometer »lineonline«, Schlauch - Schlauch, für Schlauch-Ø 8 mm, Betriebsdruck max. 12 bar, Skalierung 0 - 12 bar. Trotz der kleinen Abmessung des Manometers ist eine hohe Messgenauigkeit gewährleistet.

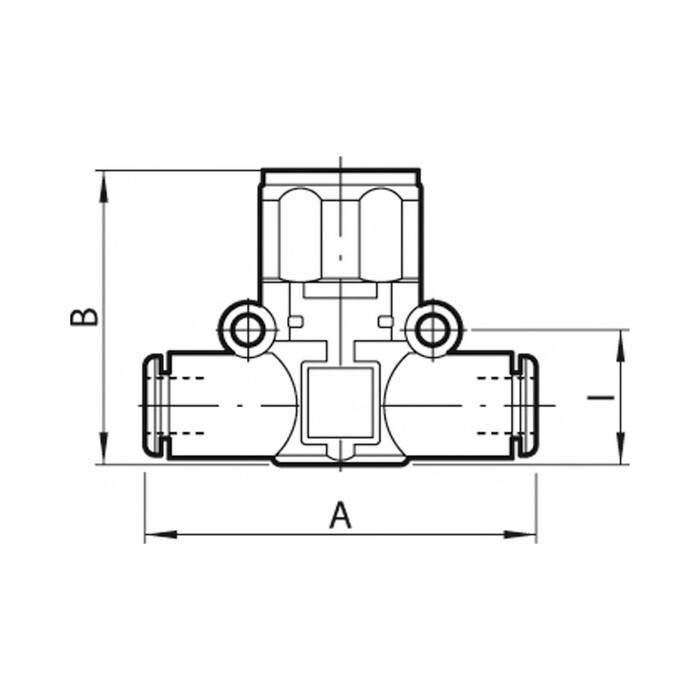

Spezifikationen
A
57,2 mm
Base body
Technopolymer
For hose-Ø
8 mm
I
18,7 mm
Inner parts
Nickel-plated brass, brass, technopolymer, stainless steel
Max. operating pressure
12 bar
Measuring accuracy
+/- 4 % vom Skalenendwert
Measuring range max. bar
12
Measuring range min. bar
0
Pneumatic symbols
on the housing
Riegler article number
106755
Scaling
0 - 12 bar
Sealing material
NBR
Temperature range max.
60 °C
Temperature range min.
-20 °C
b
41,1 mm
