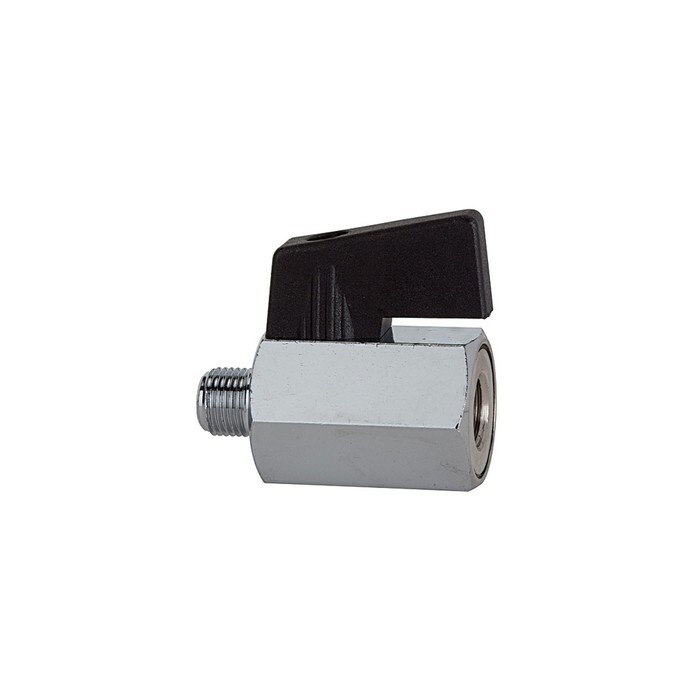

Mini-Kugelhahn Messing vernickelt
IG/AG 1/2", BL 38 mm, max 10 bar Kunststoffflügelgriff glatte OberflächeArtikelnummer: 1116324Lieferantennummer: 375.33EAN: 4047322081184
Ausgabe:
1 StückPaketfähig
Artikel in 13 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Mini-Kugelhahn Oberfläche glatt, Drehgriff, MS ver., Med./Umge.temp.-10°C bis 70°C (kurzfr.90°C) G 1/2 IG/AG, DN10, PN max. 10 bar.
Spezifikationen
A
22,0 mm
B
29,5 mm
Betriebsdruck max.
10 bar
DN
10
Drehgriff
Kunststoff
Gewinde
G 1/2 IG/AG
Gewinde mm
20,95 mm
Gewindematerial
Messing vernickelt
Housing
Nickel-plated brass
Kugel
Messing vernickelt
Kugeldichtung
PTFE
L
45,0 mm
Lever
Plastic
Medium temperature
-10 to +70 °C
Mediumstemperatur max.
70 °C
Mediumstemperatur min.
-10 °C
Operating pressure
max. 10 bar
SW
24 mm
Spindelabdichtung
NBR
Temperature range
-10 to +70 °C
Umgebungstemperatur max.
70 °C
Umgebungstemperatur min.
-10 °C
Version
Internal/external thread
