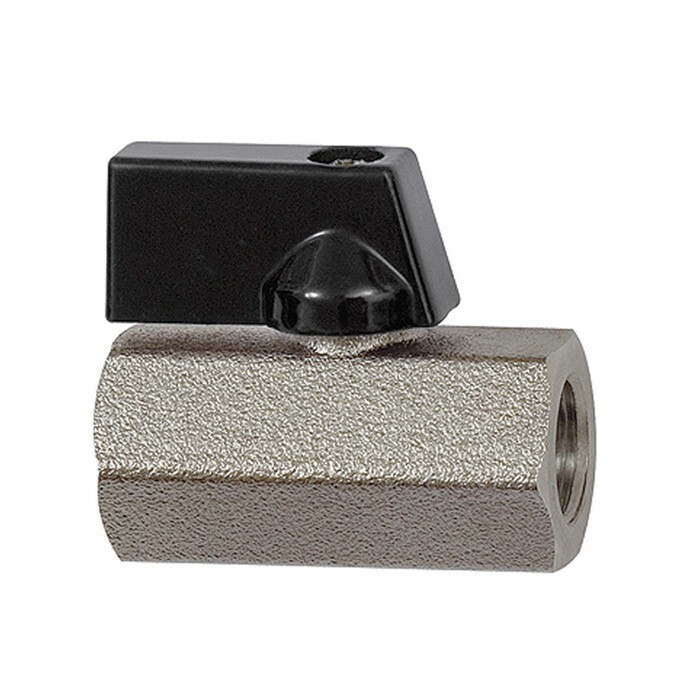

Mini-Kugelhahn Serie valve line
IG/IG 1/4", DN8, Drehgriff Kunststoff Messing vernickeltArtikelnummer: 1703754Lieferantennummer: 373.01-E-1
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
Mini-Kugelhahn »valve line«, MS vern., Drehgriff, Mediums-/ Umgebungstemp. -20 °C bis 90 °C, G 1/4 IG, DN 8, PN max. 10 bar.
Spezifikationen

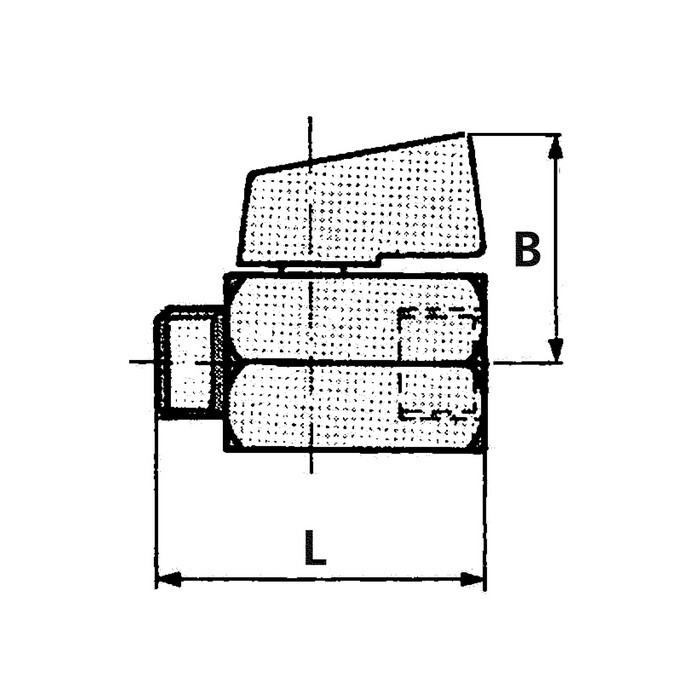

B
27,0 mm
Ball
Nickel-plated brass
Betriebsdruck max.
10 bar
DN
8 mm
Drehgriff
Aluminium
Gewinde
G 1/4 IG
Gewinde mm
6 mm
Gewindematerial
Messing blank
Housing
Nickel-plated brass
Kugeldichtung
PTFE
L
39,5 mm
Lever
Aluminium
Medium temperature
-20 to +90 °C
Mediumstemperatur max.
90 °C
Mediumstemperatur min.
-20 °C
Operating pressure
max. 10 bar
SW
21 mm
Spindelabdichtung
EPDM
Temperature range
-20 to +90 °C
Umgebungstemperatur max.
90 °C
Umgebungstemperatur min.
-20 °C
Version
Internal/internal thread
