Montage-Set für Lineareinheit
GN 296-30-8-1ST - Stahl
Artikelnummer: 1217895Lieferantennummer: 296-30-8-1EAN: 4045525913806
Ausgabe:
1 Satz
=
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Die Montage-Sets GN 296 werden für den Anbau eines Stellungsanzeigers an Vierkant-Lineareinheiten GN 291.1 benötigt. Sie bestehen aus einer Adapterwelle und einer Drehmomentstütze inklusive Befestigungsschrauben. Mechanische Stellungsanzeiger GN 953 / GN 954 müssen so bestellt werden, dass das Zählwerk auf die Steigung der Trapezgewindespindel abgestimmt ist. Für die Stellungsanzeiger GN 9053 / GN 9054 wird die entsprechende Steigung am Stellungsanzeiger per Programmierung eingestellt.

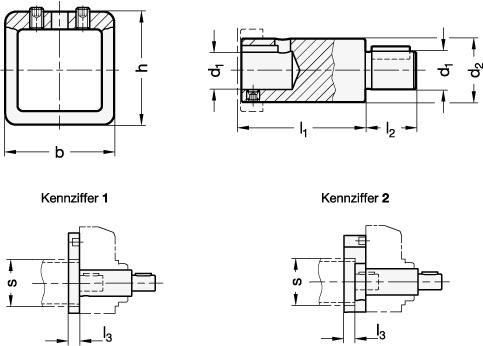

Spezifikationen
Durchmesser d1
8
Gewicht
0.075 kg
Kennziffer
1 - für mechanische Stellungsanzeiger GN 953 / GN 954 / GN 955
Kennziffer 2
42
Maß s der Lineareinheit
30
RoHS
Ja
Werkstoff
ST - Stahl
b
40
d2
14
für Stellungs-anzeiger
GN 954 / GN 9054
h
43.5
l1 Kennziffer 1
35
l2
15
l3
12
