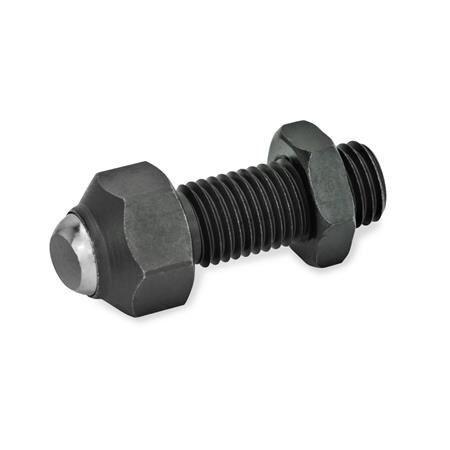

Pendelelement einstellbar
GN 709.3-13-M8-B Druckfläche planST - Stahl
Artikelnummer: 1211536Lieferantennummer: 709.3-13-M8-BEAN: 4045525461895
Ausgabe:
1 StückPaketfähig
Artikel in 28 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Pendelelemente GN 709.3 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden. Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann. Die Kugel lässt sich max. 9° verdrehen, gegen weiteres Verdrehen ist sie gesichert.
Spezifikationen
Form
B - Druckfläche plan
Gewicht
0.021 kg
Gewinde d1
M 8
RoHS
Ja
Schlüsselweite sw1
13
Statische Belastbarkeit max.
8 kN
Werkstoff
ST - Stahl
d2
5.8
d3 Kugel-Ø
8.5
e
14.5
l1
25
l2
36.6
sw2
13
