Präzisionsdruckregler ohne Mano G 1/4
Regelbereich 0,05 - 8 barArtikelnummer: 1373935Lieferantennummer: 637.97Zolltarifnummer: 84811099EAN: 4047322501255
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Präzisionsdruckregler ohne Manometer, G 1/4, Regelbereich 0,05 - 8 bar, PE max. 12 bar, Mediums-Umgebungstemperatur max. 60 °C. Membrandruckregler mit großer Sekundärentlüftung und geringem Eigenluftverbrauch.
Spezifikationen

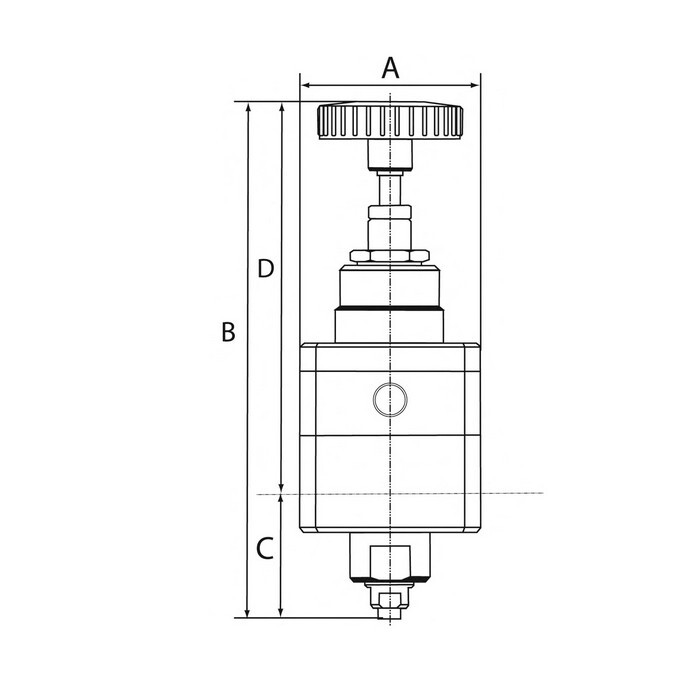

A
50,0 mm
B
145,0 mm
C
35,0 mm
D
110,0 mm
Dichtmaterial
NBR
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eigenluftverbrauch
Ja
Eigenluftverbrauch max.
< 0,5 l/min bei P1 = 8 bar
Eingangsdruck max.
12 bar
Entlüftungsanschluss
G 1/4
Gehäuse
Aluminium
Gewinde
G 1/4
Manometeranschluss
G 1/8
Medium
feinstgefilterte, ungeölte Druckluft (0,01 µm)
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-10 °C
Regelbereich max.
8 bar
Regelbereich min.
0,05 bar
Riegler article number
135884
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
