Rastbolzen

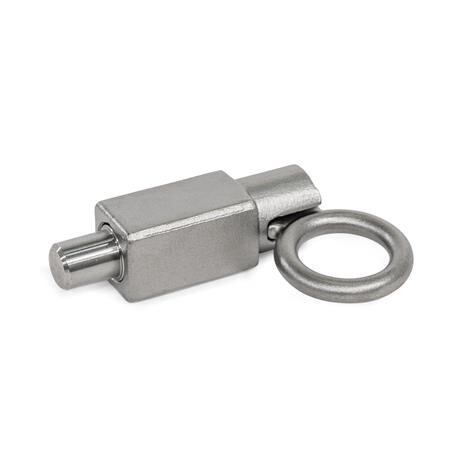

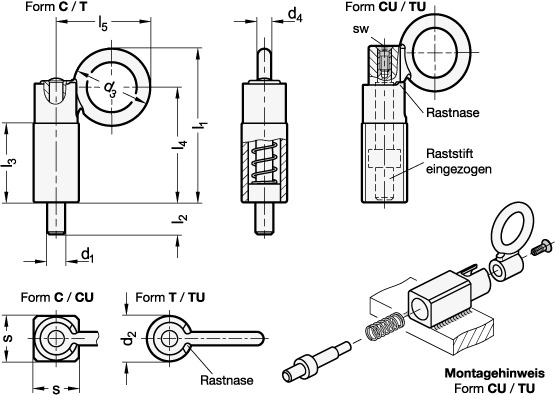

Bei Rastbolzen GN 722.4 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlän-gerten Zugstange mit Haken. Die Edelstahlausführung A4 ermöglicht den Einsatz in besonders aggressiven Umgebungen. Die Formen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Zugring nach dem Einziehen des Stiftes seitlich gedreht. Durch die oben an der Führung angebrachte Rastmulde wird der Ring in dieser Position gehalten. Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch nach dem Schweißen, dem Aufbringen einer Korrosionsschutzschicht oder bei Verschmutzung gewährleistet ist. Zur Befestigung mittels Schweißen empfehlen sich besonders die Formen CU / TU in unmontiertem Zustand, um unerwünschte Gefügeveränderungen durch Erwärmung an Feder und Bolzen zu vermeiden. Die Montage des Rastbolzens erfolgt in diesem Fall erst nach der Oberflächenbehandlung der verschweißten Führung.
