Beschreibung

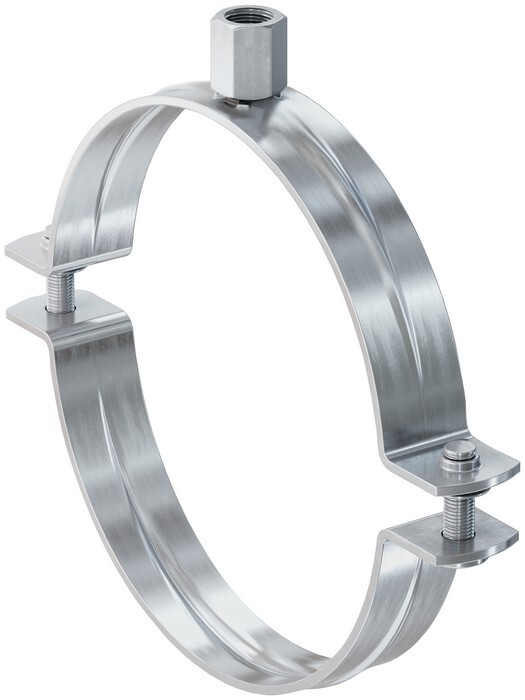

Die fischer Rohrschelle FRSN 100-106 M8/M10 ohne Schalldämmeinlage einsetzbar für Industrieanwendungen und Kunststoffrohre. Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Anschlussmutter mit Kombigewinde M8/M10 zur Aufnahme von Gewindestangen oder Stockschrauben. Rohrschellenschrauben mit Verlustsicherung.
Spezifikationen
Anschlussmutter
Stahl DC 01 nach DIN EN 10111
Anschlussvorrichtung
Internal thread
Breite Schellenband
20 mm
Colour
grey
Connection thread
M8 / M10
Dämmeinlage
keine Einlage
Einlage
ohne
Geeignet für Aluminiumrohre
No
Geeignet für Anzahl der Röhren
1
Geeignet für Edelstahlrohre
No
Geeignet für Kunststoffrohre
No
Geeignet für Kupferrohre
No
Geeignet für Spiralrohre
No
Geeignet für Stahlrohre
Ja
Geeignet für dünnwandige Rohre
No
Höhe
54 mm
Installation torque
2 Nm
Lastniveau
mittel
Material
Galvanisch verzinkter Stahl
Max. rec. static load (centred pull)
1,5 kN
Nenndurchmesser (etim)
1 inch (25)
Nenngröße
1 in
Professional / DIY
Professional
Schichtdicke Oberflächenschutz
8 µm
Spannbereich
32 - 36 mm
Spannbereich von - bis
32 mm
Stärke Schellenband
1,5 mm
Suitable for cast iron pipes
Ja
Surface protection
Galvanised/electrolytically galvanised
VDS-Zulassung
Ja
Verschlussschraube
M6
Verschlussvorrichtung
doppelte Schraube
Werkstoff
Steel DC 01 according to DIN EN 10111
Werkstoffgüte
sonstige
Width
74 mm
Width x thickness clamp tape
20 x 1,5 mm
