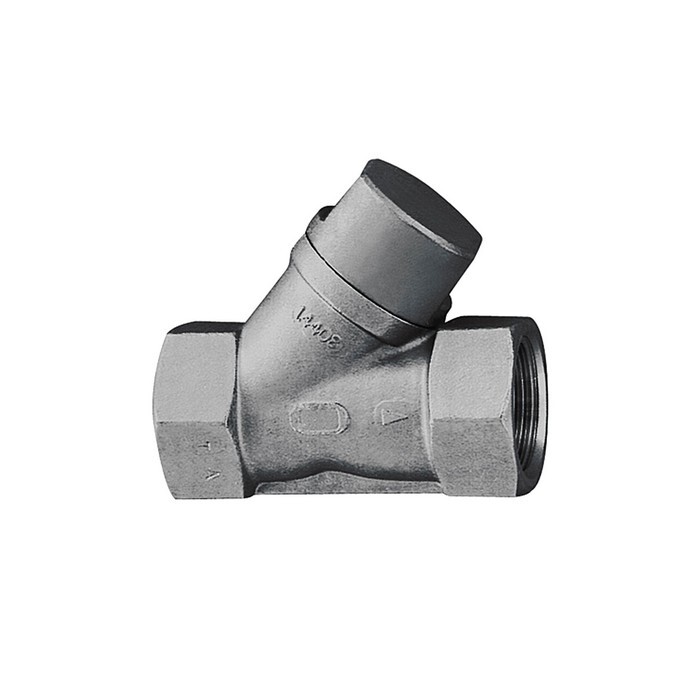

Rückschlagventil, Schrägsitz
IG 1/4", BL 65 mm, 0,2-40 bar EdelstahlArtikelnummer: 1120225Lieferantennummer: 220.01-ESZolltarifnummer: 84813091EAN: 4047322037921
Ausgabe:
1 StückPaketfähig
Artikel in 8 Varianten erhältlich:
Login
Beschreibung
Rückschlagventil, Schrägsitzausführung, ES, Mediums-/ Umgebungstemp. -10°C bis 230°C, G 1/4, PN max. 40 bar, Öffnungsdruck 0,2 bar.
Spezifikationen

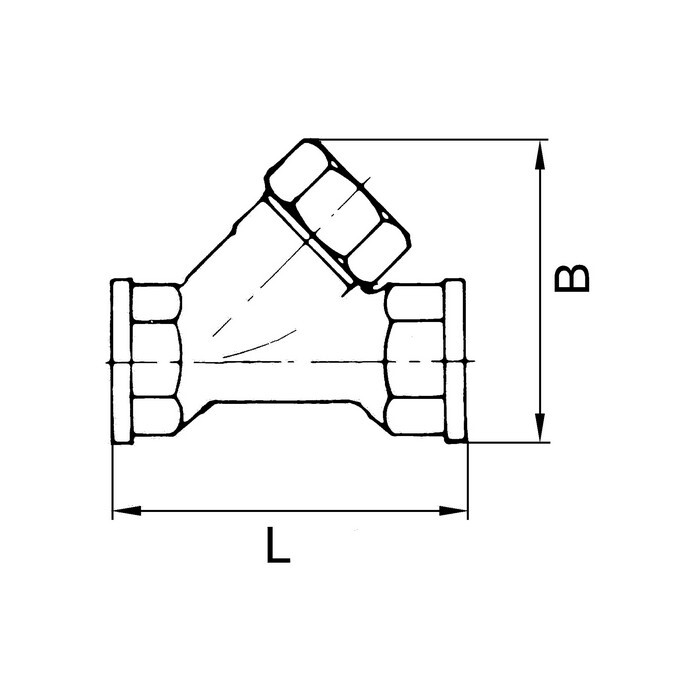

B
53,5 mm
Betriebsdruck max.
40 bar
Betriebstemperatur max.
230 °C
Betriebstemperatur min.
-10 °C
Dichtmaterial
FKM
Gehäuse
Edelstahl 1.4401 / 1.4408
Gewinde
G 1/4
Gewindenorm
DIN EN ISO 228-1
Innenteile
Edelstahl 1.4401 / 1.4408
L
66,0 mm
Mediumstemperatur max.
230 °C
Mediumstemperatur min.
-10 °C
Riegler article number
103832
SW
27 mm
Umgebungstemperatur max.
230 °C
Umgebungstemperatur min.
-10 °C
Öffnungsdruck min.
0,2 bar
