Scharnier
GN 235-ZD-40-45-H-SW schwarz struktur beschichtetZD - Zink-Druckguss
Artikelnummer: 1344417Lieferantennummer: 235-ZD-40-45-H-SWEAN: 4045525592803
Ausgabe:
1 StückPaketfähig
Artikel in 36 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung

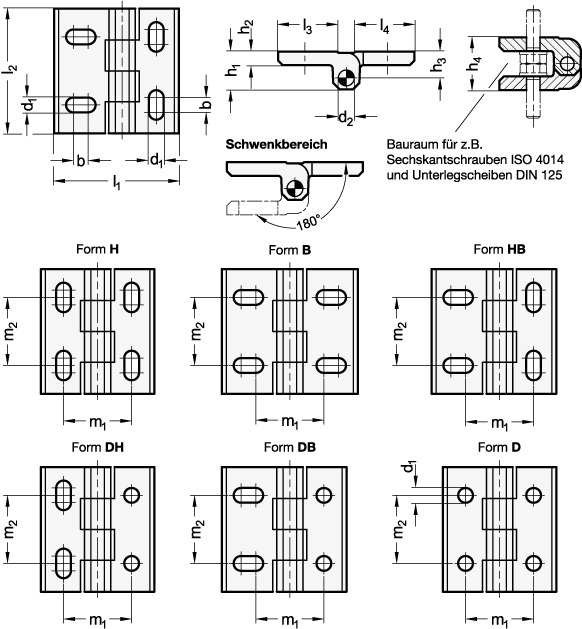

Scharniere GN 235 sind je nach Form, entlang der Langlöcher in der Höhe bzw. der Breite justierbar und werden mit Sechskant-, Linsen- oder Zylinderschrauben mit niedrigem Kopf befestigt. Dank des ausreichend groß dimensionierten Bauraum für Schraubenköpfe und Unterlegscheiben lassen sich die Scharniere ohne Kollision um 180° öffnen. Das Befestigungsbohrbild der Scharniere stimmt mit dem der Scharnier-Familie GN 237 überein, sodass die Scharniere austauschbar sind.
Spezifikationen
Breite l2
45
Form
H - in der Höhe justierbar
Gewicht
0.068 kg
Höhe l1 (Form D, DH, H)
40
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
ZD - Zink-Druckguss
b
5.3
d1
5.3
d2
4
h1
13
h2
5
h3
9.5
h4
19
l3 D, DH, H
16
l4 D, DH, H, DB, HB
16
m1
25
m2
25
