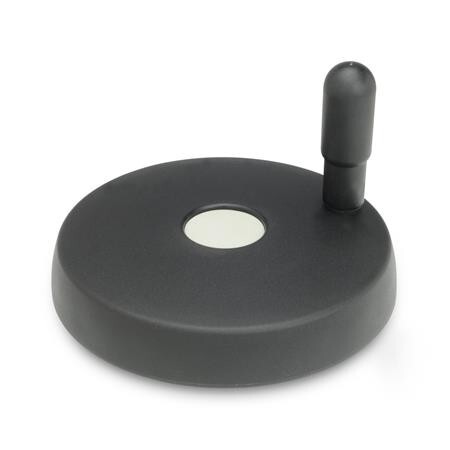

Scheibenhandrad
GN 521-300-K20-RPP - Kunststoff
Artikelnummer: 1563928Lieferantennummer: 521-300-K20-RZolltarifnummer: 84879090EAN: 4045525783492
Ausgabe:
1 StückPaketfähig
Artikel in 41 Varianten erhältlich:
Login
Beschreibung
Scheibenhandräder GN 521 sind auf der Rückseite mit Griffmulden versehen. Der Deckel verbirgt Bestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.
Spezifikationen
Bohrungsdurchmesser d2 (Form R)
20
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
R - mit drehbarem Griff
Gewicht
1.000 kg
Handraddurchmesser d1
300
RoHS
Ja
Werkstoff
PP - Kunststoff
b
46
d3
40
d4
36.5
d5
72
d6
66
d7
68.5
h
20
l1
44
l2
66
l3
90
r
124
Ø Zylindergriff
25
ØZylindergriff
25
