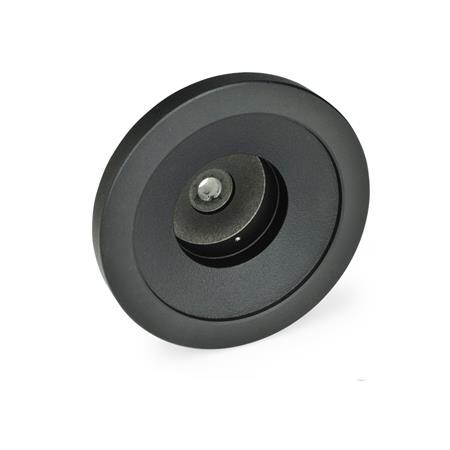

Scheibenhandrad für Stellungsanzeiger
GN 323.8-100-K10-A Elesa CE.28551-KAL - Aluminium
AL - Aluminium
Artikelnummer: 1196631Lieferantennummer: 323.8-100-K10-AZolltarifnummer: 84879090EAN: 4045525186873
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Handräder GN 323.8 haben eine Ausdrehung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3. Die Nabenabmessungen (Anschlussmaße) entsprechen denen von Scheibenhandrädern GN 323 bzw. Handrädern nach DIN 950.
Spezifikationen
Außendurchmesser d1
100
Bohrungsdurchmesser d2
10
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
A - ohne Griff
Gewicht
0.235 kg
RoHS
Ja
Werkstoff
AL - Aluminium
b
14
d3
28
d4
20.5
d5
56
für Stellungsanzeiger GN 000.8Größe
42
l1
17
l2 ≈
58
l2≈
58
l3
3.5
ØZylindergriff GN 798
18
