Scheibenhandrad für Stellungsanzeiger
GN 323.8-250-B22-A Elesa CE.28731AL - Aluminium
Artikelnummer: 1196652Lieferantennummer: 323.8-250-B22-AEAN: 4045525187153
Ausgabe:
1 StückPaketfähig
Artikel in 24 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Handräder GN 323.8 haben eine Ausdrehung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3. Die Nabenabmessungen (Anschlussmaße) entsprechen denen von Scheibenhandrädern GN 323 bzw. Handrädern nach DIN 950.

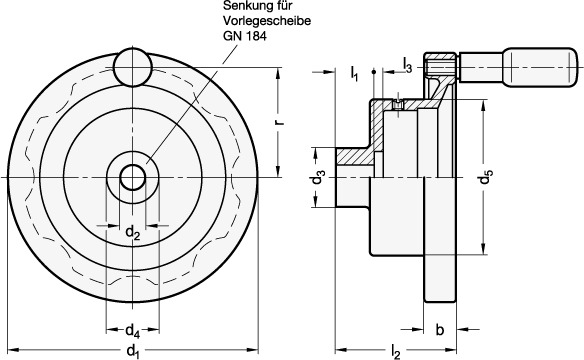

Spezifikationen
Außendurchmesser d1
250
Bohrungsdurchmesser d2
22
Bohrungskennzeichen
B - ohne Nabennut
Bohrungskennzeichnung
B - ohne Nabennut
Form
A - ohne Griff
Gewicht
1.500 kg
RoHS
Ja
Werkstoff
AL - Aluminium
b
23
d3
48
d4
37
d5
80
für Stellungsanzeiger GN 000.8Größe
60
l1
28
l2 ≈
81.5
l2≈
81.5
l3
4.5
ØZylindergriff GN 798
25
