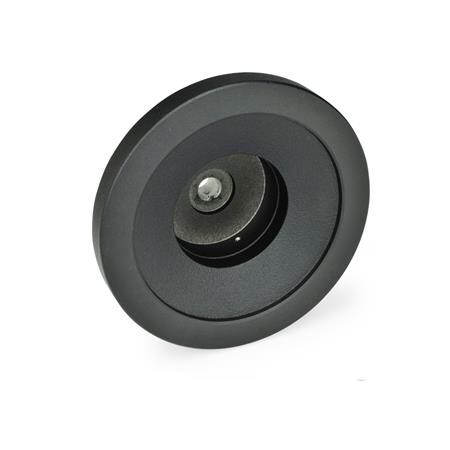

Scheibenhandrad für Stellungsanzeiger
GN 323.8-250-K22-A Elesa CE.28731-KAL - Aluminium
AL - Aluminium
Artikelnummer: 1196655Lieferantennummer: 323.8-250-K22-AZolltarifnummer: 84879090EAN: 4045525187177
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Handräder GN 323.8 haben eine Ausdrehung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3. Die Nabenabmessungen (Anschlussmaße) entsprechen denen von Scheibenhandrädern GN 323 bzw. Handrädern nach DIN 950.

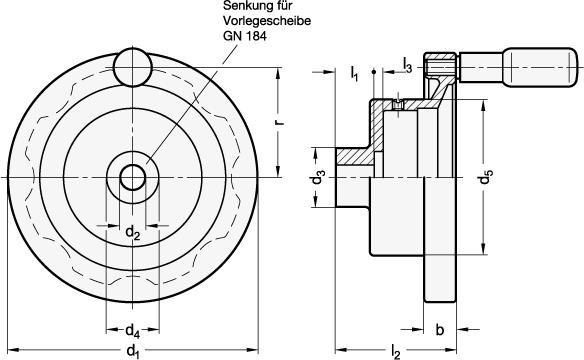

Spezifikationen
Außendurchmesser d1
250
Bohrungsdurchmesser d2
22
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
A - ohne Griff
Gewicht
1.495 kg
RoHS
Ja
Werkstoff
AL - Aluminium
b
23
d3
48
d4
37
d5
80
für Stellungsanzeiger GN 000.8Größe
60
l1
28
l2 ≈
81.5
l2≈
81.5
l3
4.5
ØZylindergriff GN 798
25
