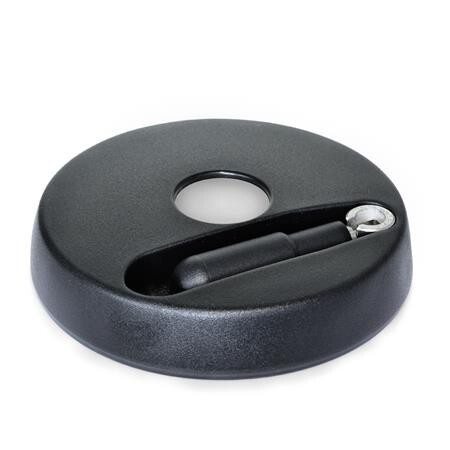

Scheibenhandrad mit Edelstahlbuchse
GN 521.6-100-K10-RPP - Kunststoff
Artikelnummer: 1350737Lieferantennummer: 521.6-100-K10-RZolltarifnummer: 84879090EAN: 4045525098039
Ausgabe:
1 StückPaketfähig
Artikel in 8 Varianten erhältlich:
Login
Beschreibung
Bei Umleggriff-Handrädern GN 521.6 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein. Der Deckel verbirgt Bestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.
Spezifikationen
Außendurchmesseer d1
100
Außendurchmesser d1
100
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Durchmesser d2
10
Form
R - mit drehbarem Umleggriff
Gewicht
0.180 kg
RoHS
Ja
Werkstoff
PP - Kunststoff
b
24
d3
22
d4
20
d5
30
d6
25
d7
27
h
9
l1
22
l2
34
l3
45
r
39
Ø Zylindergriff
15.5
ØZylindergriff
15.5
