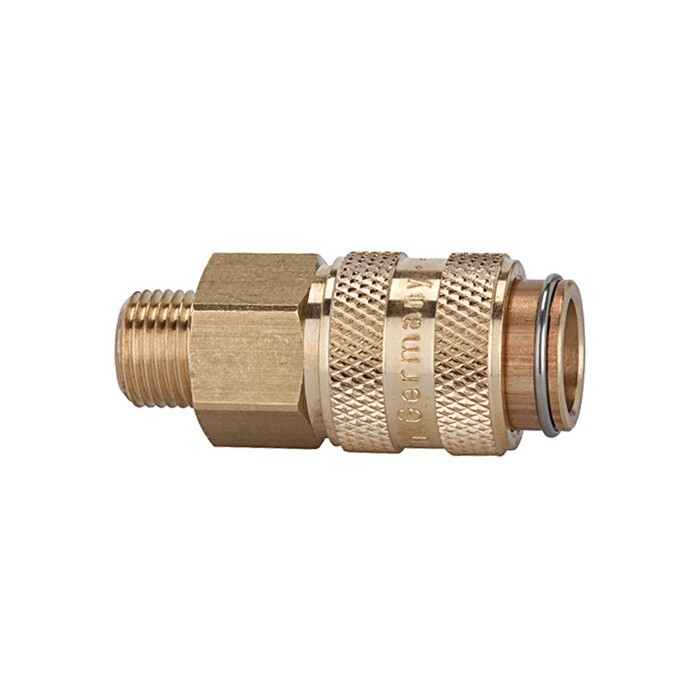

Schnellverschlusskupplung
NW5 AG 1/8", L 37 mm Messing blankArtikelnummer: 1117348Lieferantennummer: 243.18EAN: 4047322058711
Ausgabe:
1 StückPaketfähig
Artikel in 3 Varianten erhältlich:
Login
Beschreibung
Schnellverschlusskupplung NW 5, Messing blank, G 1/8 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C. Einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten. Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.
Spezifikationen
Anschluss
G 1/8 AG
Betriebsdruck max.
35 bar
Betriebsdruck min.
0 bar
Dichtmaterial
NBR
Durchfluss
560 l/min (Luft)
Durchfluss (Luft)
560 l/min
Durchflusswertmessung
bei 6 bar und Δ<sub>p </sub>= 0,5 bar
Feder
Edelstahl
Gehäuse
Messing blank
Hülse
Messing blank
Kugel
Edelstahl
Länge
37,0 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
5
Operating pressure
0 - 35 bar, max. static operating pressure (without pulsation)
Riegler article number
107125
SW
14 mm
Sprengring
Edelstahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
