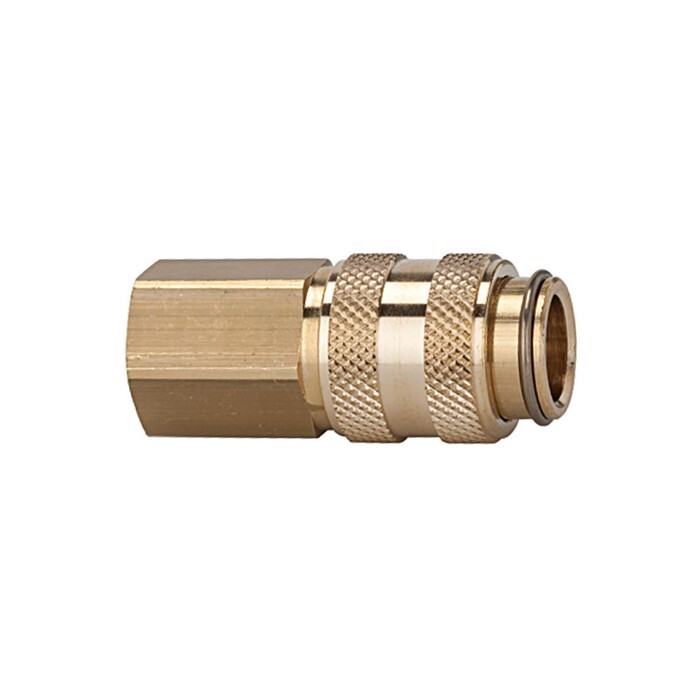

Schnellverschlusskupplung
NW5 IG 1/8", L 38 mm Messing, beidseitig absperrendArtikelnummer: 1242674Lieferantennummer: 243.20-BZolltarifnummer: 84818079EAN: 4047322058919
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Login
Beschreibung
Schnellverschlusskupplung NW 5, beidseitig absperrend, MS blank, G 1/8 IG, Betriebsdr. 0-35 bar, Med.-/Umgeb.temp. -20°C bis 100°C. Sowohl die Kupplung als auch der Verschlussnippel sind mit einem Ventil ausgerüstet. Beim Kuppeln öffnen beide Ventile und der Durchgang ist gewährleistet. Beim Entkuppeln schließen beide Ventile und ein Entweichen des Mediums ist verhindert. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.
Spezifikationen
Anschluss
G 1/8 IG
Betriebsdruck max.
35 bar
Betriebsdruck min.
0 bar
Dichtmaterial
NBR
Durchfluss
310 l/min (Luft)
Durchfluss (Luft)
310 l/min
Durchflusswertmessung
bei 6 bar und Δ<sub>p </sub>= 0,5 bar
Feder
nichtrostender Stahl
Gehäuse
Messing blank
Hülse
Messing blank
Kugel
nichtrostender Stahl
Länge
38,0 mm
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
NW
5
Operating pressure
0 - 35 bar, max. static operating pressure (without pulsation)
Riegler article number
107494
SW
14 mm
Sprengring
nichtrostender Stahl
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Ventilkörper
Messing blank
